Трехфазный счетчик серии ЛЕ-3 P3

В наличии

Однофазные счетчики серии ЛЕ-3 с креплением на опору ЛЭП.
Счетчики электрической энергии серии ЛЕ-3 P3 предназначены для измерений и учета активной и реактивной энергии в трехфазных четырехпроводных цепях переменного тока.

Категория:

Консультация специалиста

Получите официальный ответ от производителя

Оставить заявку

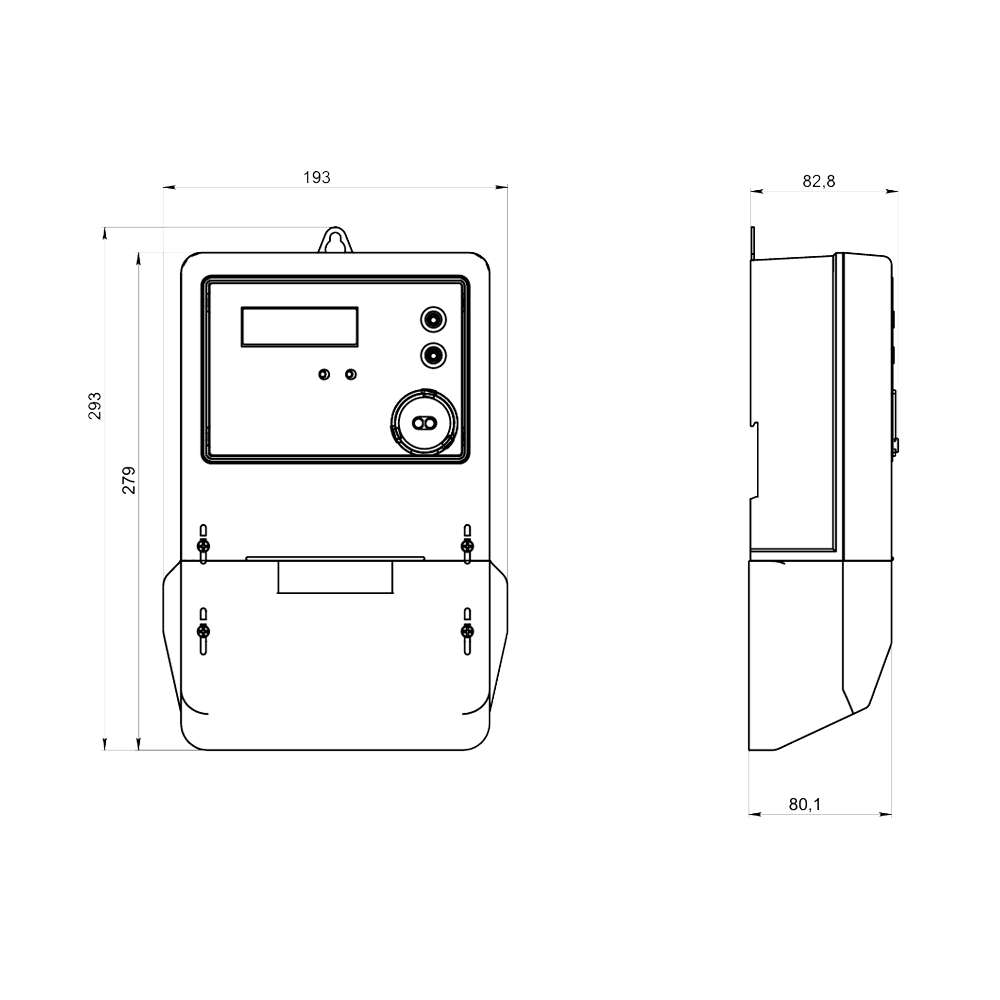

Габаритные размеры

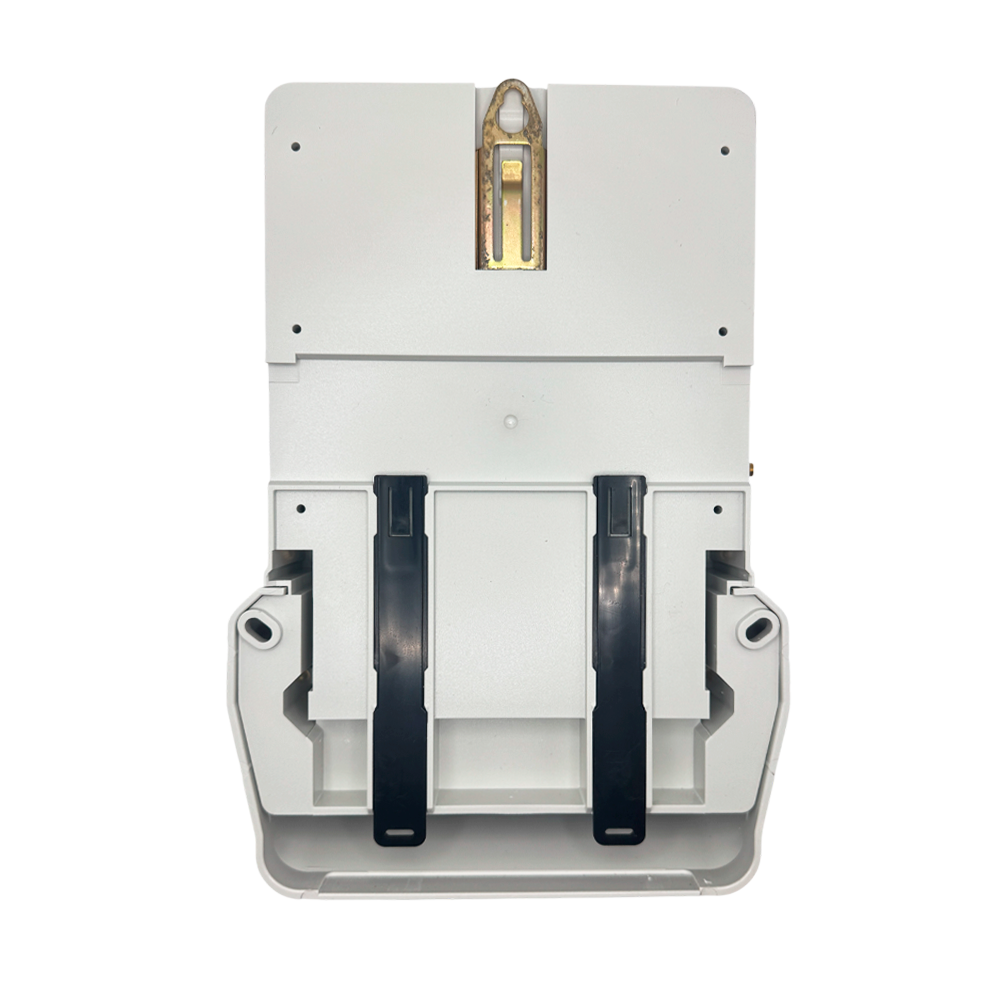

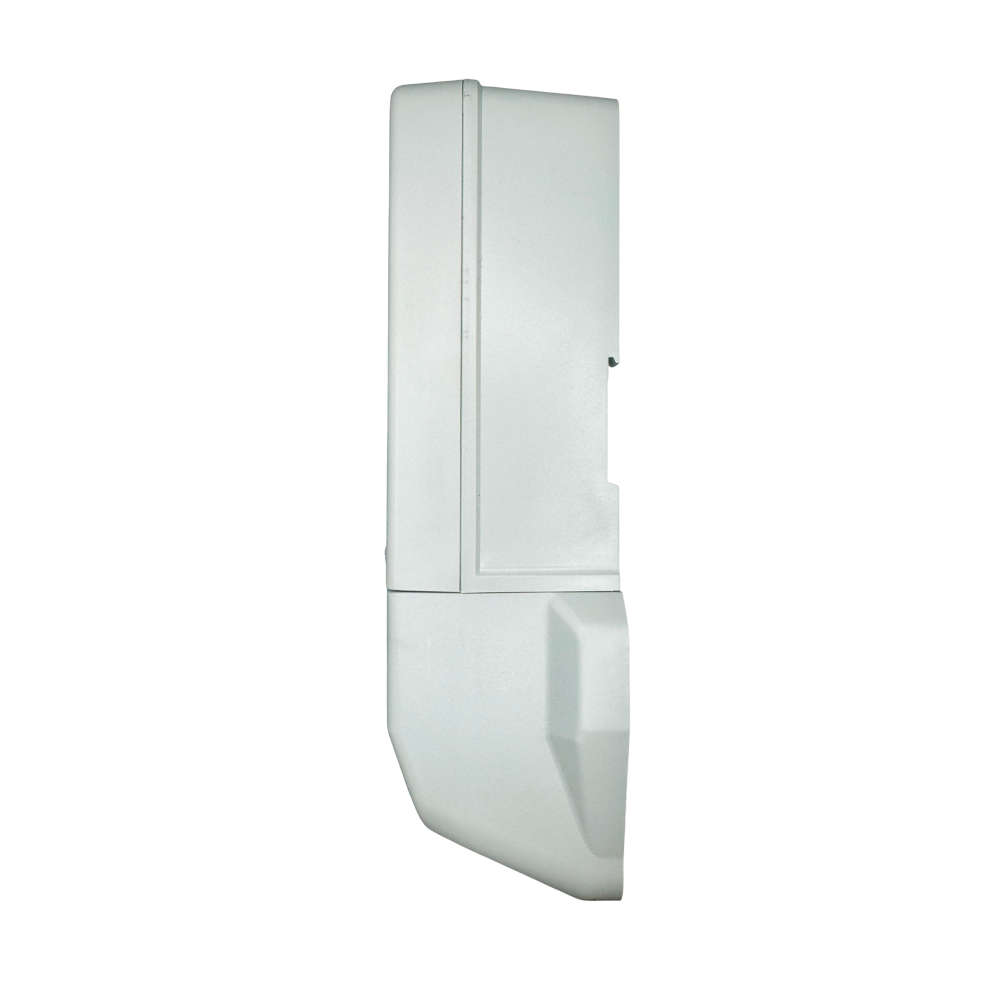

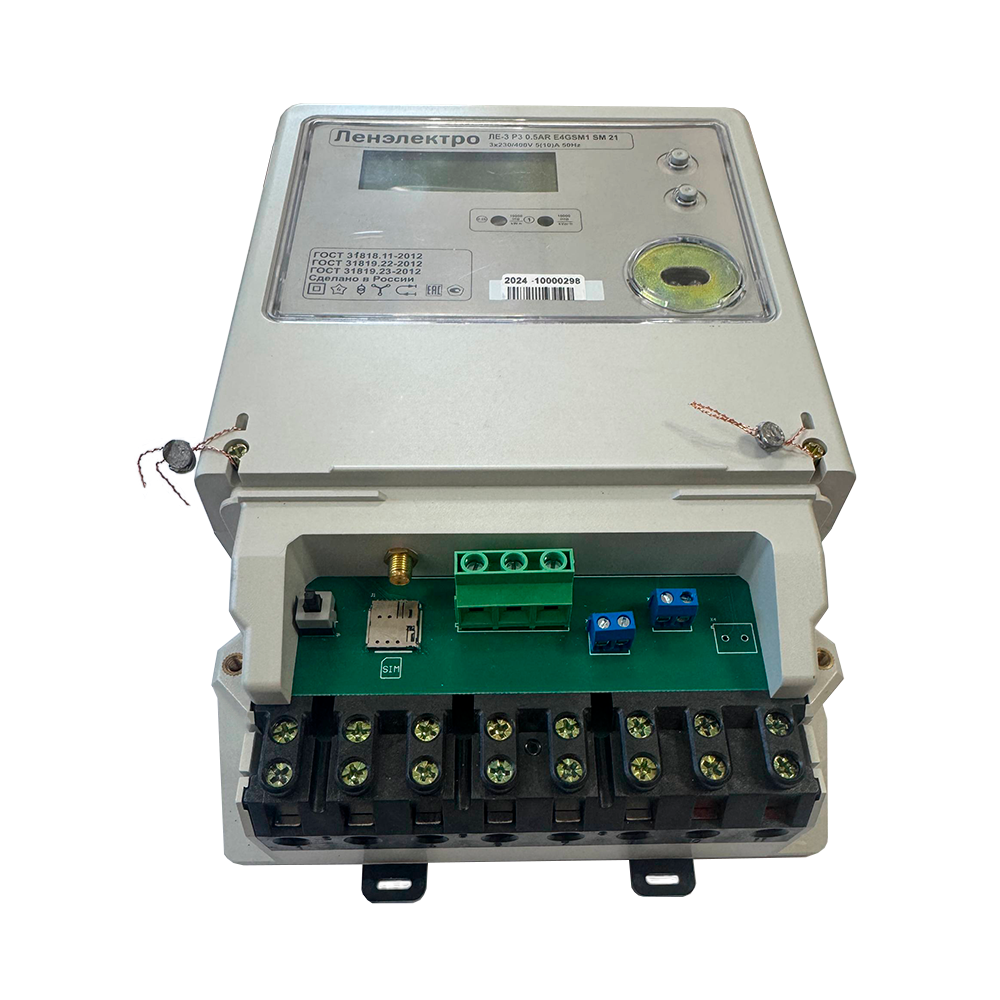

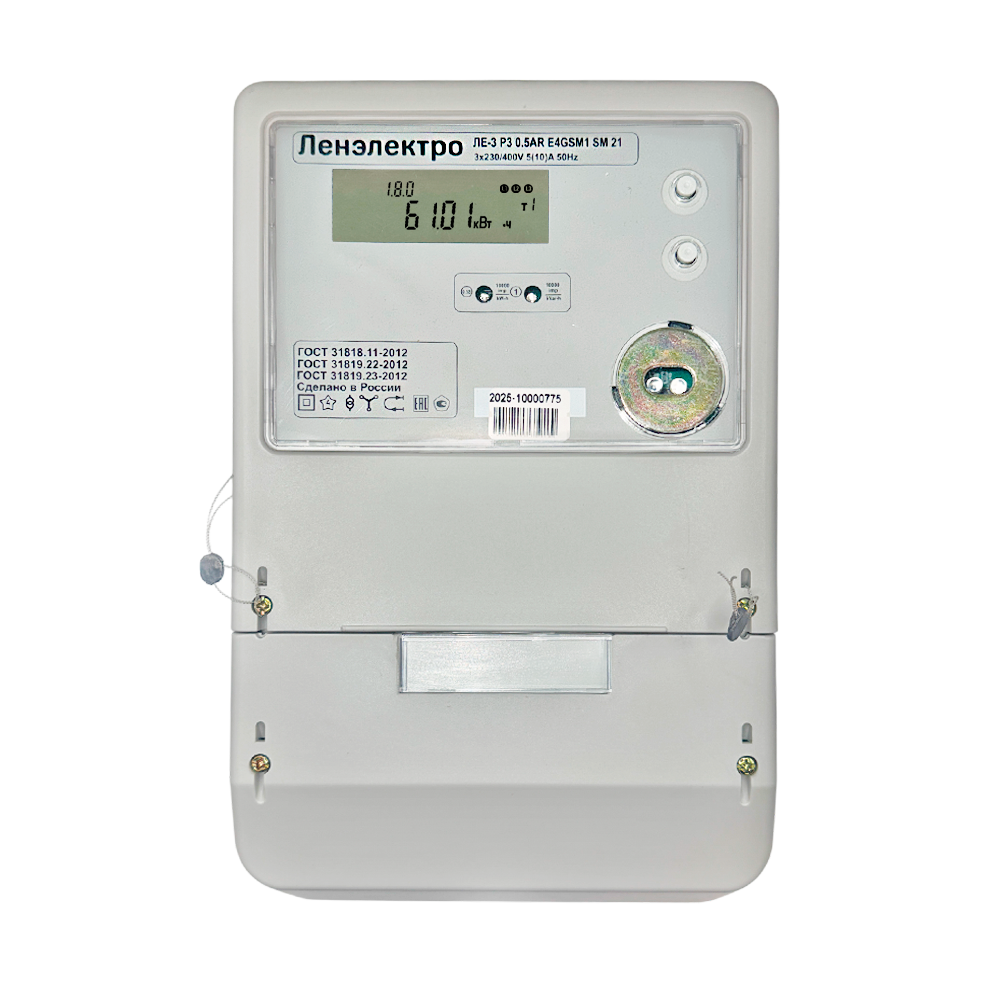

Фотогалерея

Функциональные возможности

Счетчик обеспечивает измерение и хранение в памяти полученных значений:
Активной и реактивной энергии:

  • нарастающим итогом суммарно и по тарифам, текущее
  • нарастающим итогом суммарно и по тарифам, зафиксированных по окончании суток, в течение 128 суток;
  • нарастающим итогом суммарно и по тарифам, зафиксированных на расчетный день месяца, в течение 36 месяцев
  • нарастающим итогом суммарно и по тарифам, зафиксированных по окончании года, в течение 16 лет.

Активной и реактивной, положительной и отрицательной мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток.

Счётчики сохраняют в памяти информацию:

  • об открытии/закрытии канала связи;
  • об изменении параметров;
  • о включении/выключении питания;
  • о вскрытии крышки корпуса;
  • о вскрытии крышки колодки;
  • о воздействии магнитного поля;
  • о реверсе тока;
  • о превышении предельного тока;
  • о наличии тока при отсутствии напряжения;
  • об изменении даты/времени;
  • о снижении напряжения ниже порога аварии;
  • о неправильной последовательности фаз;
  • о превышении коэффициента несимметрии напряжений по обратной последовательности фаз;
  • о превышении коэффициента реактивной мощности;
  • о выходе коэффициента реактивной мощности за порог на интервале интегрирования;
  • об отклонении суммарной мощности в заданных пределах;
  • о включении/отключении встроенного коммутационного аппарата (с указанием причины события);
  • о попытке несанкционированного нарушения целостности программного обеспечения и параметров;

Счётчик с функцией измерений показателей качества электрической энергии в соответствии с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S сохраняет в журналах событий информацию:

  • качестве электроэнергии по отклонению напряжения на 10%;
  • качестве электроэнергии по отклонению частоты сети на 0,2 Гц и 0,4 Гц;
  • суммарном времени отклонения напряжения за месяц;
  • количестве перенапряжений за месяц;

Нормативно-правовое обеспечение:

  • Сертифицирован и внесен в Государственный реестр средств измерений РФ;
  • Сертифицирован Таможенным Союзом;
  • Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным ЛЕ-3;
  • ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
    Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
  • ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
    Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
  • ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного
    тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности
    0,2S и 0,5S
  • ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного
    тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
  • ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
    электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
  • ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
    силы переменного электрического тока от 1·10-8 до 100 А в диапазоне частот 1·10-1 до 1·106 Гц
  • ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений
    переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-2 до 2·109 Гц
    ТУ ЛЕЭЛ.411152.002 Счетчики электрической энергии трехфазные многотарифные ЛЕ-3.
  • Степень защиты по ГОСТ 14254-2015 не менее IP51
Количество тарифов: до 8
Номинальное напряжение, В 3*220*400
Рабочий диапазон напряжений, В от 170 до 265
Базовый ток (максимальный), А 5(10)
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц от 47,5 до 52,5
Полная мощность, потребляемая в цепи:
Полная мощность, потребляемая в цепи тока при базовом
токе, В·А, не более		 0,05
Полная (активная) мощность, потребляемая в цепи
напряжения, В·А (Вт), не более		 2 (1)
При наличии модема полная (активная) мощность, В·А (Вт),
не более		 10 (4)
Габаритные размеры (высота х ширина х глубина) не более,мм 279х193х83
Постоянная счетчика имп/(кВт*ч) 3000
Постоянная счетчика имп/(квар*ч) 3000
Масса не более, кг 0.3
Условия эксплуатации:
Температура окружающего воздуха, ºС от –40 до +70
Атмосферное давление, кПа 84 до 107
Средняя наработка до отказа не менее,ч 280 000
Срок службы не менее, лет 30
Типы интерфейса:
Обозначение Интерфейс
O Оптический порт по ГОСТ IEC 61107-2011
E4 Интерфейс EIA 485
GSMх- GSM-модем



ЛЕ-3 X X X X X X X X
Ток базовый (максимальный),

1 — 5(10) A
2 — 5(60) A
3 — 5(80) A
4 — 5(100) A
5 — 10(100) A
Номинальное напряжение
1 — 3х57,7/100 V
2 — 3×230/400 V
3 — 3x(120/208) V и 3x(230/400) V
4 — 3x(57,7/100) V и 3x(230/400) V
Дополнительные опции:
B — подсветка ЖКИ;
S — электронная пломба крышки клеммной колодки;
С — реле отключения нагрузки;
P — вход подключения внешнего питания;
М — датчик магнитного поля.
Тип интерфейса: *
O — без интерфейса удалённого доступа
E4 — интерфейс EIA 485
E2 — интерфейс EIA 232
RFХ** — радиомодем
PLХ** — PLC модем
PLRF — комбинированный модем
GSMХ** — GSM-модем
MB — интерфейс M-Bus
ETH — Ethernet
WF — WiFi
Если в счетчике 2 или более интерфейсов, то они
указываются через точку.
Вид измеряемой энергии:
А — активная;
AR — активная и реактивная
Класс точности:
0.5 — класс 0,5S по ГОСТ 31819.22
1.0 — класс 1 по ГОСТ 31819.21
Номер модели счетчика
Тип корпуса
P — для крепления винтами на плоскую поверхность;
D — для крепления на DIN-рейку

Документация

Схема включения PDF 52 КБ
Руководство по эксплуатации PDF 1.16 МБ
Паспорт PDF 304 КБ
Описание типа PDF 336 КБ
