Однофазный счетчик серии ЛЕ-2 S8 (сменный модуль связи)

Под заказ

Однофазные счетчики серии ЛЕ-2 со сменным модулем связи с креплением на опору ЛЭП.
Счетчики электрической энергии серии ЛЕ-2 предназначены для измерений и учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока.

Категория:

Консультация специалиста

Получите официальный ответ от производителя

Оставить заявку

Единый реестр российской радиоэлектронной продукции

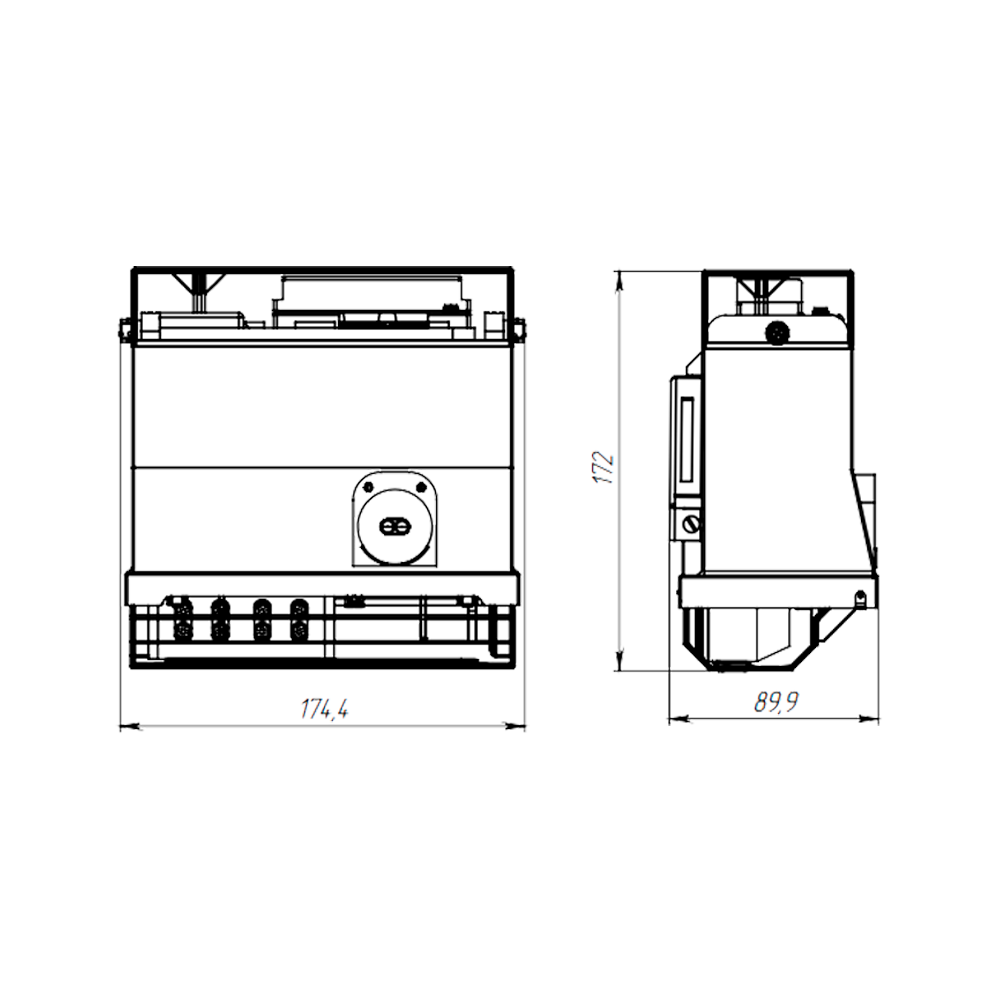

Габаритные размеры

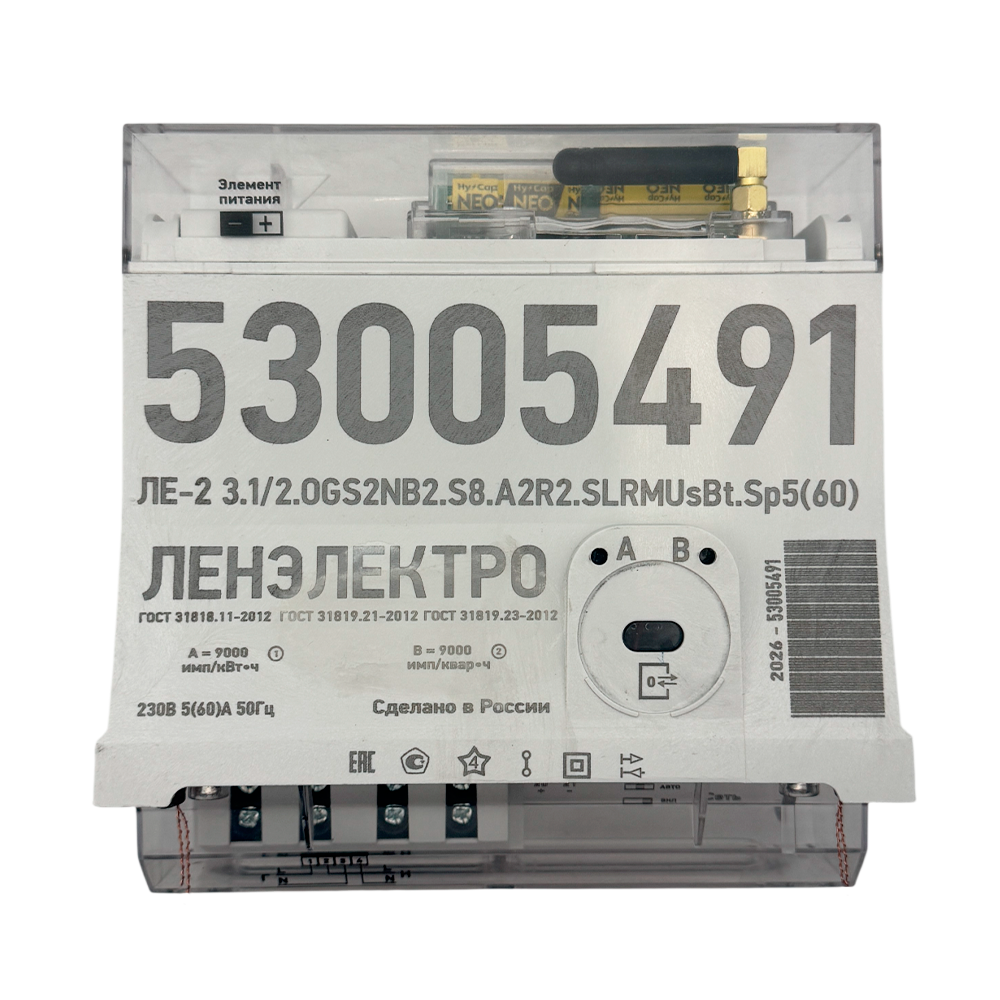

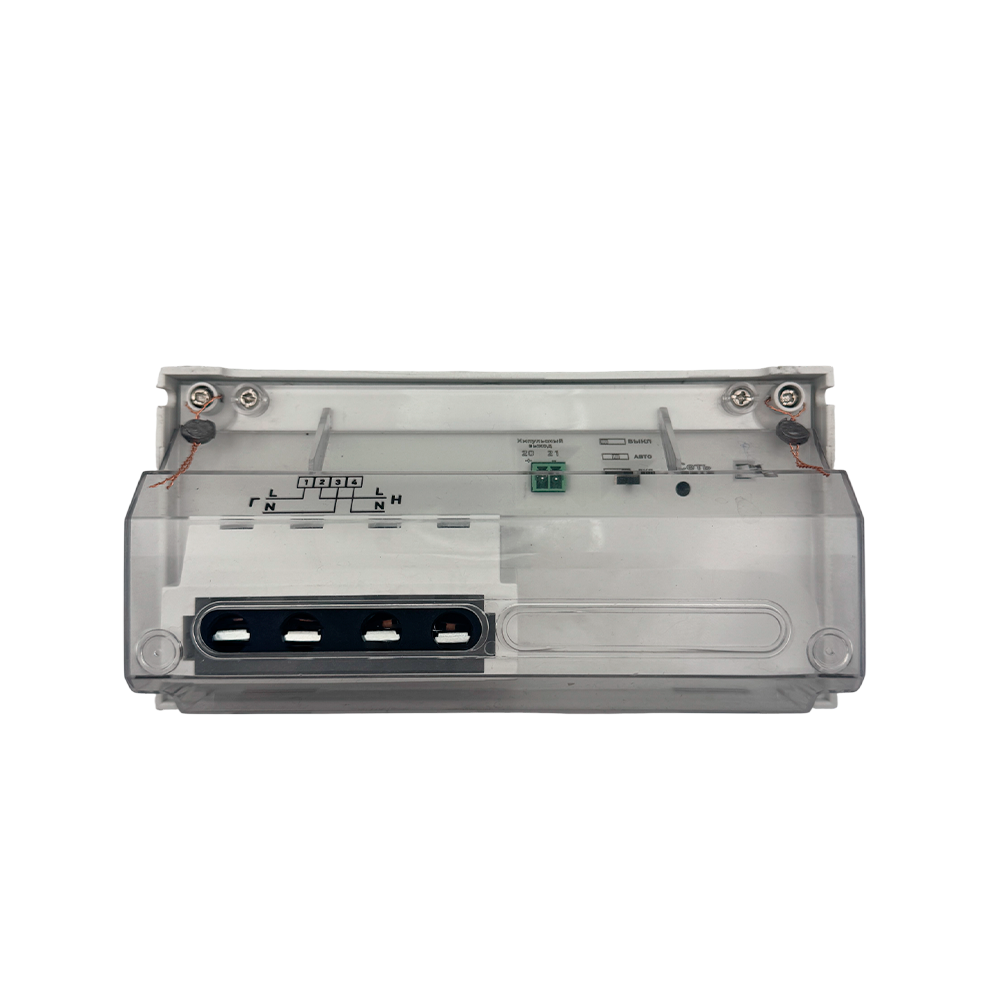

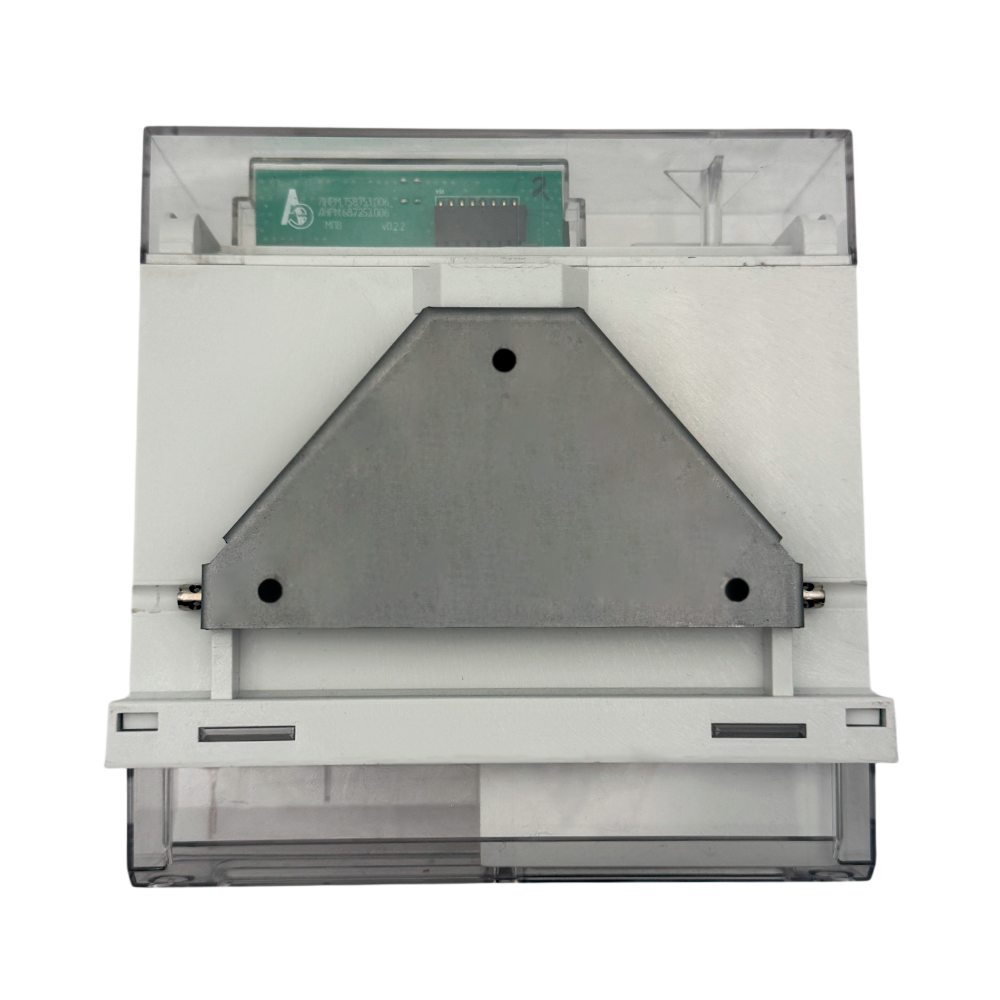

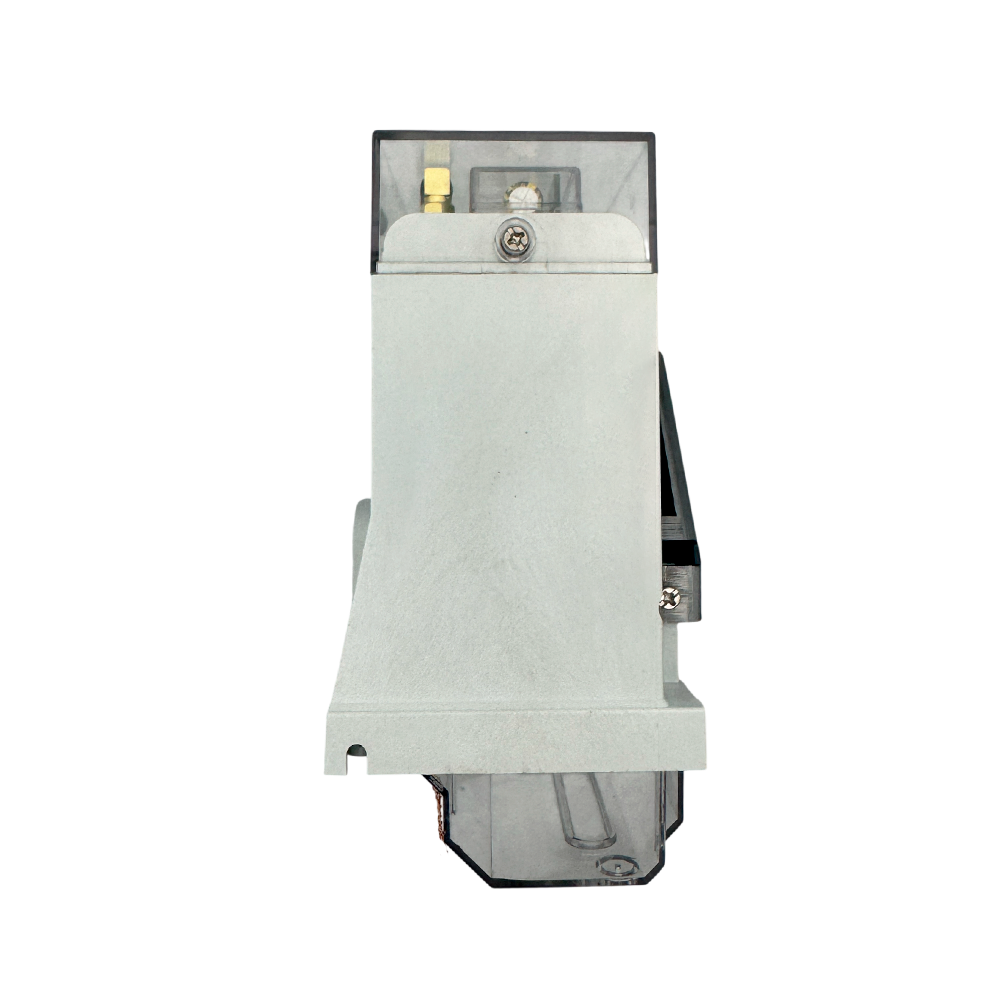

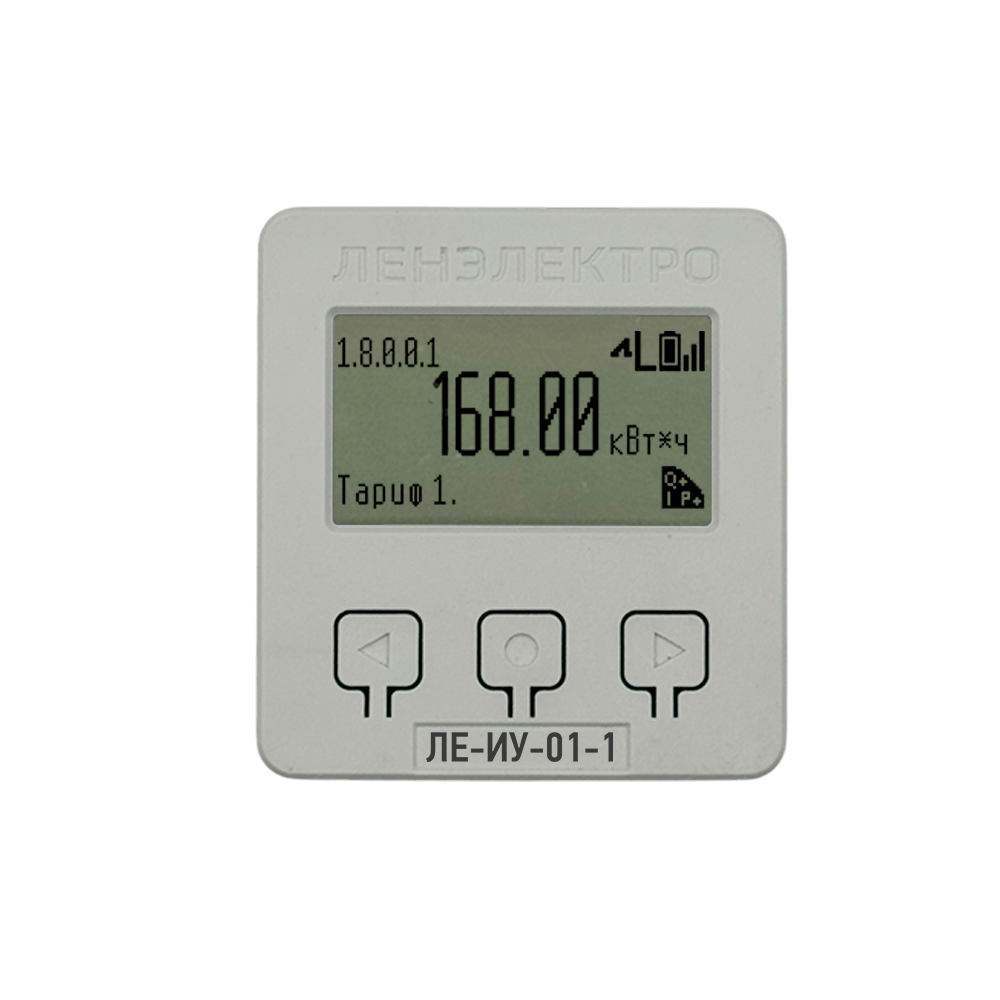

Фотогалерея

Функциональные возможности

Счётчики обеспечивают хранение в памяти измеренных значений:

  • активной и реактивной энергии нарастающим итогом, в том числе по тарифам;
  • активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированным на конец месяца, за 36 предыдущих месяцев;
  • активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированным на конец суток, за 128 предыдущих дней;
  • активных и реактивных мощностей, усреднённых на заданном временном интервале;
  • количество хранимых в памяти значений усреднённых мощностей каждого вида – не менее
    6200

Счётчики сохраняют в памяти информацию:

  • о событиях, связанных с напряжением;
  • о событиях, связанных с током;
  • о включении и отключении счетчика;
  • о коммутации реле нагрузки;
  • о перепрограммировании с указанием типа события;
  • о событиях внешних воздействий;
  • о коммуникационных событиях;
  • о событиях контроля доступа;
  • о результатах автоматической самодиагностики;
  • о превышении коэффициента реактивной мощности, в т.ч. на интервале интегрирования;
  • об изменениях параметров качества электрической сети, в т.ч. на месячном интервале, по отклонению частоты, по провалам напряжения;
  • об изменении текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую был скорректирован счетчик;
  • о событиях телесигнализации;
  • о попытке несанкционированного нарушения целостности программного обеспечения и параметров;
  • об изменении направления тока;
  • об отклонении соотношения величин потребления активной и реактивной мощности в измерительных цепях от заданных пределов;
  • об отклонении мощности в измерительных цепях от заданных пределов;
  • о выборе источника учета энергии

Счётчики с функцией измерений показателей качества электрической энергии в соответствии с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S или B сохраняют в журналах событий информацию о:

  • медленных отклонениях напряжения;
  • отклонениях частоты сети;
  • провалах напряжения;
  • перенапряжениях;
  • прерываниях электроснабжения;
  • качестве электроэнергии по отклонению напряжения;
  • качестве электроэнергии по отклонению частоты сети;
  • качестве электроэнергии по провалам напряжения;
  • качестве электроэнергии по перенапряжениям

Нормативно-правовое обеспечение:

  • Сертифицирован и внесен в Государственный реестр средств измерений РФ;
  • Сертифицирован Таможенным Союзом;
  • Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным ЛЕ-2;
  • ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии;
  • ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2;
  • ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;
  • ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
  • ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
  • ТУ ЛЕЭЛ.411152.003 Счетчики электрической энергии однофазные ЛЕ-2. Технические условия;
  • Степень защиты по ГОСТ 14254-2015 не менее IP54
Количество тарифов : до 8
Рабочий диапазон напряжений, В от 170 до 265
Базовый ток (максимальный), А 5(60); 5(80); 5(100)
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц от 47,5 до 52,5
Полная мощность, потребляемая в цепи:
Полная мощность, потребляемая в цепи тока при базовом
токе, В·А, не более		 0,05
Полная (активная) мощность, потребляемая в цепи
напряжения, В·А (Вт), не более		 2 (1)
При наличии модема полная (активная) мощность, В·А (Вт),
не более		 10 (4)
Габаритные размеры (высота х ширина х глубина) не более,мм 172х175х90
Постоянная счетчика имп/(кВт*ч) 9000
Постоянная счетчика имп/(квар*ч) 9000
Масса не более, кг 0.3
Условия эксплуатации:
Температура окружающего воздуха, ºС от –40 до +70
Атмосферное давление, кПа 84 до 107
Средняя наработка до отказа не менее,ч 280 000
Срок службы не менее, лет 30
Типы интерфейса:
Обозначение Интерфейс
O Оптический порт по ГОСТ IEC 61107-2011
R4 Интерфейс EIA 485
RFх- Радиомодем, где х – номер модели: x=1, х=2 или х=3
GSх- GSM-модем, где х – номер модели: x=1, х=2 или х=3
NBх- NB-IoT-модем, где х – номер модели: x=1, х=2 или х=3
ЛЕ-2 X X X X X X X X
Ток базовый (максимальный), А
Протокол передачи данных:
Le — протокол «Ленэлектро»;
DC – протокол DLMS/COSEM;
Sp – протокол СПОДЭС.
Дополнительные опции:
B — Подсветка ЖКИ
S — Электронная пломба крышки клеммной колодки
L — Электронная пломба корпуса
R — Реле отключения нагрузки
М — Датчик магнитного поля
Iх — Дискретный вход, где х – количество входов: x=1, х=2 или х=3
Oх — Дискретный выход, где х – количество выходов: x=1, х=2 или х=3
Us — Параметры качества энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S
Ub — Параметры качества энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс B
Ul — Параметры качества сети «Ленэлектро»
Ip — Вход дополнительного внешнего питания
A — Внешняя антенна
Bt — Съёмная батарея
Вид измеряемой энергии и направление учета:
Аx – активная;
AxRx – активная и реактивная
где x – тип учета:
1 – по модулю
2 – два направления учета
3 – отдельно по четырем квадрантам
Тип корпуса и номер модели счётчика:
Pх — для крепления винтами на плоскую
поверхность;
Dх — для крепления на DIN-рейку;
Sх — для установки на опору ЛЭП.
где х – номер модели, где х – номер модели: х=0,
x=1, х=2, х=3, x=4, х=5, x=6, х=7, х=8
Тип интерфейса:
O — Оптический порт по ГОСТ IEC 61107-2011
R4 — Интерфейс EIA 485
R2 — Интерфейс EIA 232
CN — Интерфейс CAN
RFх — Радиомодем, где х – номер модели: x=1, х=2 или х=3
PLх — PLC модем, где х – номер модели: x=1, х=2 или х=3
GSх — GSM-модем, где х – номер модели: x=1, х=2 или х=3
NBх — NB-IoT-модем, где х – номер модели: x=1, х=2 или х=3
MB — Интерфейс M-Bus
ET — Ethernet
WF — WiFi
Класс точности:
1 – класс 1 по ГОСТ 31819.21;
2 – класс 2 по ГОСТ 31819.21;
1/1 –– класс 1 по ГОСТ 31819.21/класс 1 по ГОСТ 31819.23;
1/2 –– класс 1 по ГОСТ 31819.21/класс 2 по ГОСТ 31819.23.
Тип датчика тока:
1 — шунт;
2 — трансформатор тока;
3 — шунт + трансформатор тока;
4 — шунт + шунт;
5 — трансформатор тока + трансформатор тока.

Документация

Схема включения PDF  24 КБ
Руководство по эксплуатации PDF  2 МБ
Формуляр PDF  122 КБ
Описание типа PDF 776 КБ
